График c параллельным движением деталей

График c параллельным движением деталей — это график Гантта, в котором детали передаются от станка к станку партиями. Каждая партия передаётся после обработки последней детали в партии на предыдущем станке.

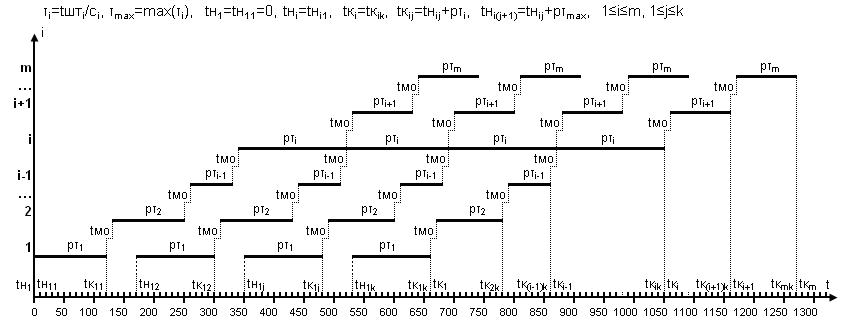

Графическая модель

Обозначения

Введём обозначения:

n – общее число деталей;

m – число операций в технологическом (производственном) цикле;

p – число деталей в партии;

k – общее число партий;

c_i – число станков для обработки деталей на i-ой операции;

t_{шт i} – длительность i-ой операции (время обработки одной детали на i-ом станке);

t_{н i} – начало (момент времени) i-ой операции для всех деталей;

t_{к i} – конец (момент времени) i-ой операции для всех деталей;

t_{н ij} – начало (момент времени) i-ой операции для j-ой партии;

t_{к ij} – конец (момент времени) i-ой операции для j-ой партии;

t_мо – межоперационное время (время передачи партии на другой станок);

T_пар. – длительность технологического цикла при параллельном движении деталей.

Основные формулы

Длительность технологического цикла при параллельном движении деталей

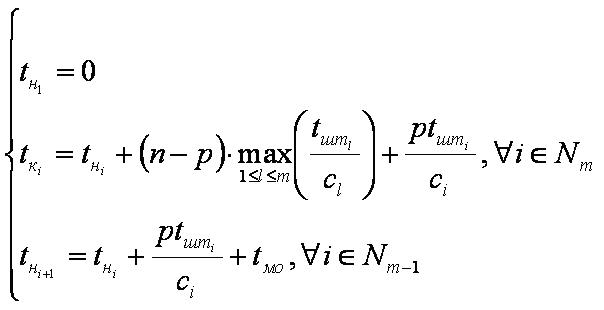

Моменты времени начала и конца обработки всех деталей по операциям с параллельным движением деталей

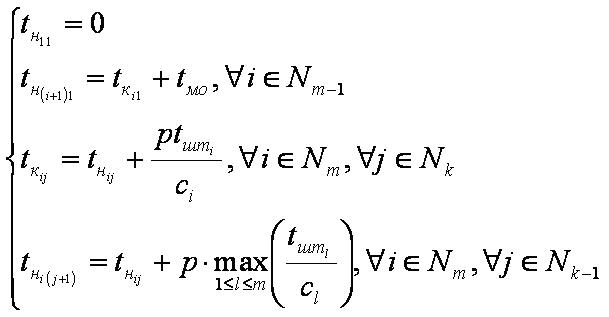

Моменты времени начала и конца обработки партий деталей по операциям с параллельным движением деталей

Связь моментов времени начала и конца обработки деталей по операциям.
