Графики Гантта
Графики Гантта — это графики движения деталей от станка к станку при различных технологических (производственных) режимах.
Виды движения деталей
- Последовательный
- Параллельный
- Параллельно-последовательный
Примеры графиков

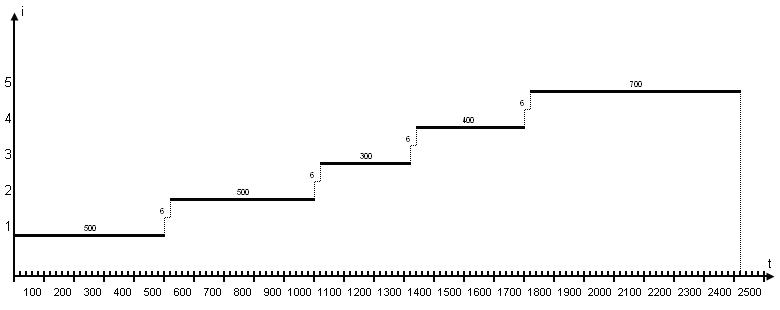

График c последовательным движением деталей

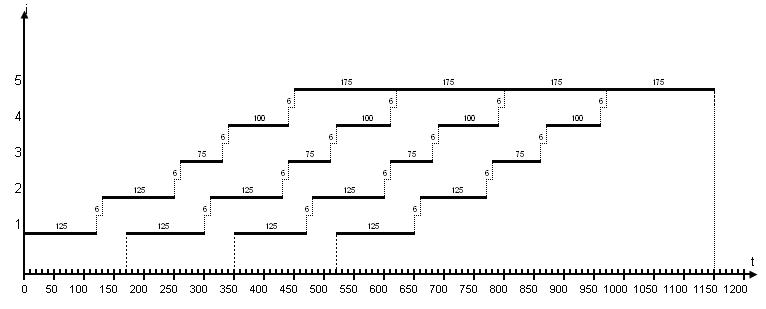

График c параллельным движением деталей

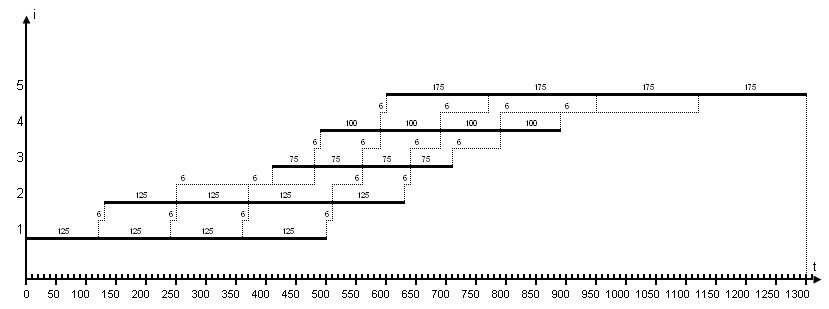

График c параллельно-последовательным движением деталей
Основные формулы
Введём обозначения:
n – общее число деталей;
m – число операций в технологическом (производственном) цикле;
p – число деталей в партии (детали со станка на станок передаются партиями);
ci – число станков для обработки деталей на i-ой операции;
tшт i – длительность i-ой операции (время обработки одной детали на i-ом станке);
tмо – межоперационное время (время передачи партии с одного станка на другой станок, для последней операции не учитывается);
Tпосл. – длительность технологического цикла при последовательном движении деталей;
Tпар. – длительность технологического цикла при параллельном движении деталей;
Tпар-посл. – длительность технологического цикла при параллельно-последовательном движении деталей.
