График c параллельно-последовательным движением деталей

График c параллельно-последовательным движением деталей — это график Гантта, в котором детали передаются от станка к станку партиями, как можно раньше, чтобы обеспечить непрерывную работу каждого станка на всём объёме деталей. При этом:

если время обработки детали на предыдущем станке меньше, то время окончания обработки первой партии на предыдущем станке является временем начала обработки этой партии на следующем станке;

если время обработки детали на предыдущем станке больше, то время окончания обработки последней партии на предыдущем станке является временем начала обработки этой партии на следующем станке.

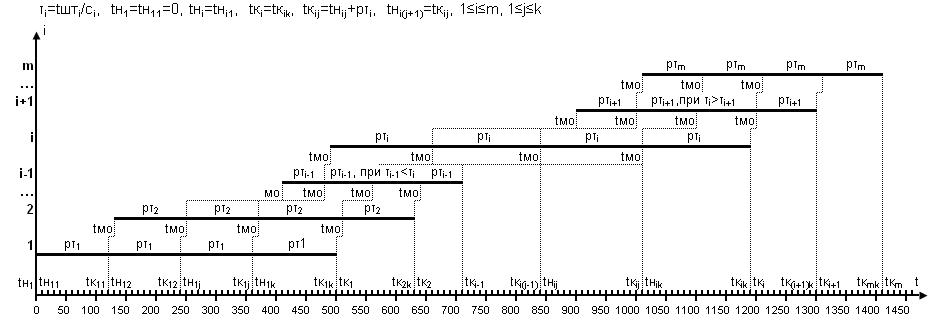

Графическая модель

Ошибка создания миниатюры: Не удаётся сохранить эскиз по месту назначения

Обозначения

Введём обозначения:

n – общее число деталей;

m – число операций в технологическом (производственном) цикле;

p – число деталей в партии;

k – общее число партий;

c_i – число станков для обработки деталей на i-ой операции;

t_{шт i} – длительность i-ой операции (время обработки одной детали на i-ом станке);

t_{н i} – начало (момент времени) i-ой операции для всех деталей;

t_{к i} – конец (момент времени) i-ой операции для всех деталей;

t_{н ij} – начало (момент времени) i-ой операции для j-ой партии;

t_{к ij} – конец (момент времени) i-ой операции для j-ой партии;

t_мо – межоперационное время (время передачи партии на другой станок);

T_{пар-посл.} – длительность технологического цикла при параллельно-последовательном движении деталей;

Основные формулы

Длительность технологического цикла при параллельно-последовательном движении деталей

Ошибка создания миниатюры: Не удаётся сохранить эскиз по месту назначения

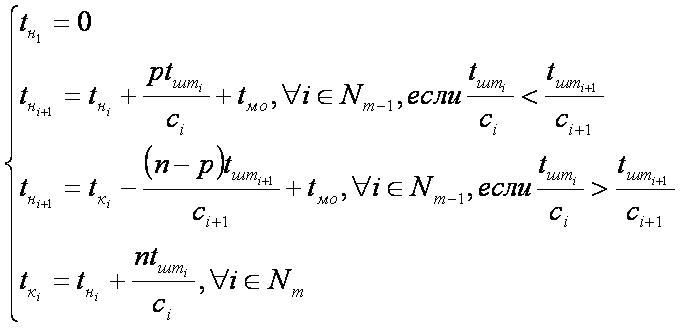

Моменты времени начала и конца обработки всех деталей по операциям с параллельно-последовательным движением деталей

Ошибка создания миниатюры: Не удаётся сохранить эскиз по месту назначения

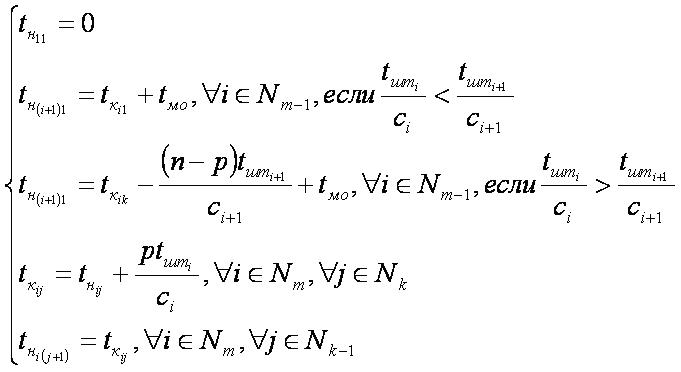

Моменты времени начала и конца обработки партий деталей по операциям с параллельно-последовательным движением деталей

Ошибка создания миниатюры: Не удаётся сохранить эскиз по месту назначения

Связь моментов времени начала и конца обработки деталей по операциям.

Ошибка создания миниатюры: Не удаётся сохранить эскиз по месту назначения

Другие графики:

• сетевой график;
• графики Гантта;
  • график c последовательным движением деталей;
  • график c параллельным движением деталей;
  • график c параллельно-последовательным движением деталей.
